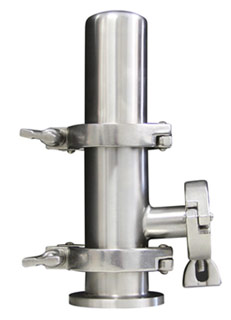

プッシュアウト式CIP固定ノズル

医薬品・乳製品・食品用装置のCIP洗浄に最適です

プッシュアウト式CIP固定ノズルは、優れた洗浄効果を発揮する特殊設計の洗浄ノズルです。

このノズルは、非洗浄時（装置運転時）は、プロセスの障害や製品の混入を防ぐため、ノズルヘッドは装置の内壁と同一平面になります。洗浄時はノズルヘッドが飛び出し、ノズルヘッド部のロータリー分散器が回転しながら均一に洗浄液を噴出し、完全な洗浄を行います。

医薬品・乳製品・食品等の厳しい衛生設計基準を満たしています。

特 長

  • 洗浄時以外は、ノズルヘッド部が本体内に収納
  • 洗浄時間の短縮
  • 保温材で覆われた壁面にも取付可能
  • 既設装置に容易に取付可能
  • 自動制御に適応
  • 既設CIP配管に容易に組込可能
  • メンテナンスフリー
  • 薬液洗浄にも適応
  • 完全洗浄を実現

粉体輸送ダクト例

標準型

標準型は、自動洗浄が開始し液圧がかかることで、ノズルヘッドが飛び出し洗浄液を噴出し始めます。自動洗浄が終わるとノズルヘッドは自動的に元の位置に収納されます。

アクチュエータ付

アクチュエータ付CIPノズルは、自動洗浄が開始されるとアクチュエータがノズルヘッドを押し出し、同時に洗浄液がノズルに注入され、洗浄液を噴出し始めます。自動洗浄が終わるとアクチュエータにより、ノズルヘッドが元の位置に収納されます。
